Die EternalArts OTL-Kopfhörerverstärker

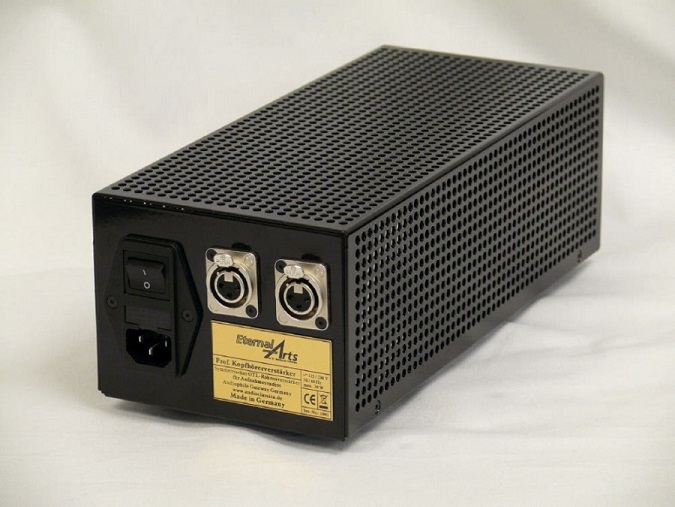

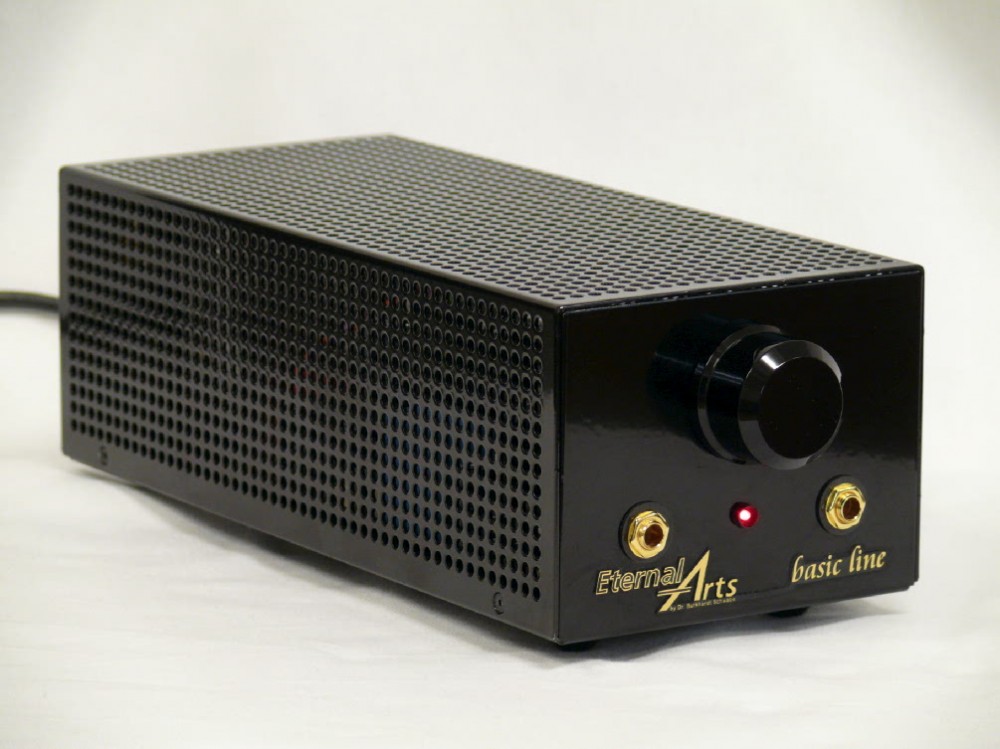

Die EternalArts OTL-Kopfhörerverstärker sind die Anwendung der genialen Futterman-Idee auf einen Röhrenverstärker für höchstwertige Kopfhörer. Der kompakte Verstärkerbaustein ist für den Anschluss zweier hochohmiger HiFi-Kopfhörer ausgelegt. Die Platine mit ihren elektronischen Komponenten wirkt im Inneren des zweiteiligen pulverbeschichteten Stahlblechgehäuses mit hochglänzend schwarzer Acryl-Front, vergoldeten, vernickelten oder gummierten Standfüßen und einem Lautstärkeknopf aus Vollmetall oder Acryl.

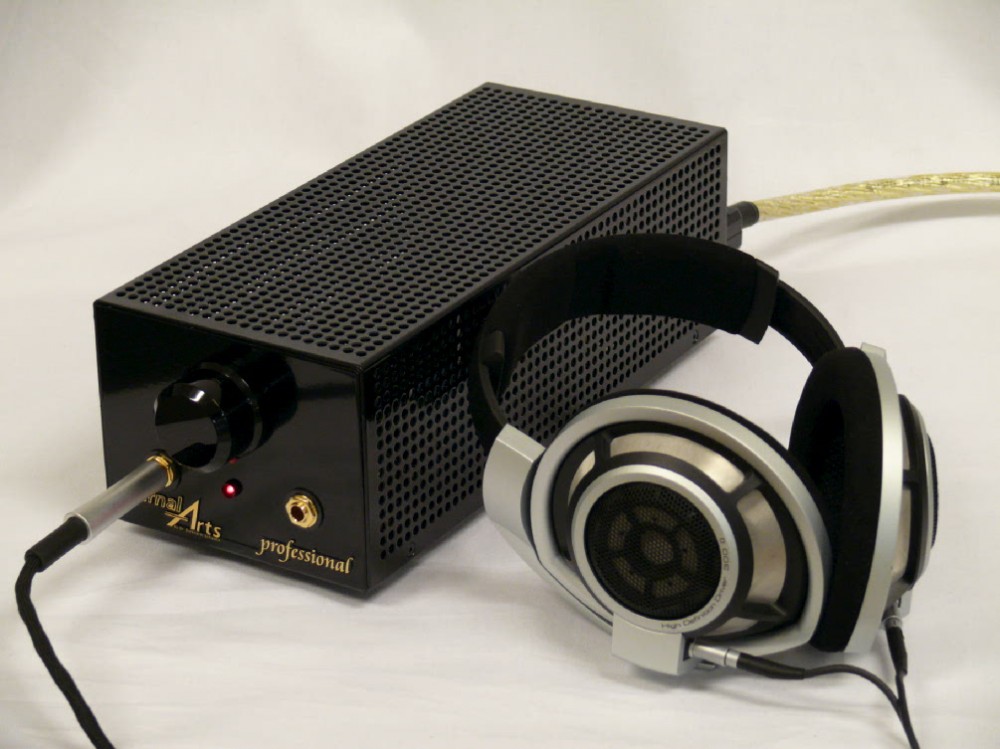

Entwickelt und optimiert wurde die Verstärkerfamilie - KHV, "basic line imp." und "professional" - auf den High-End-Kopfhörer HD800 von SENNHEISER.

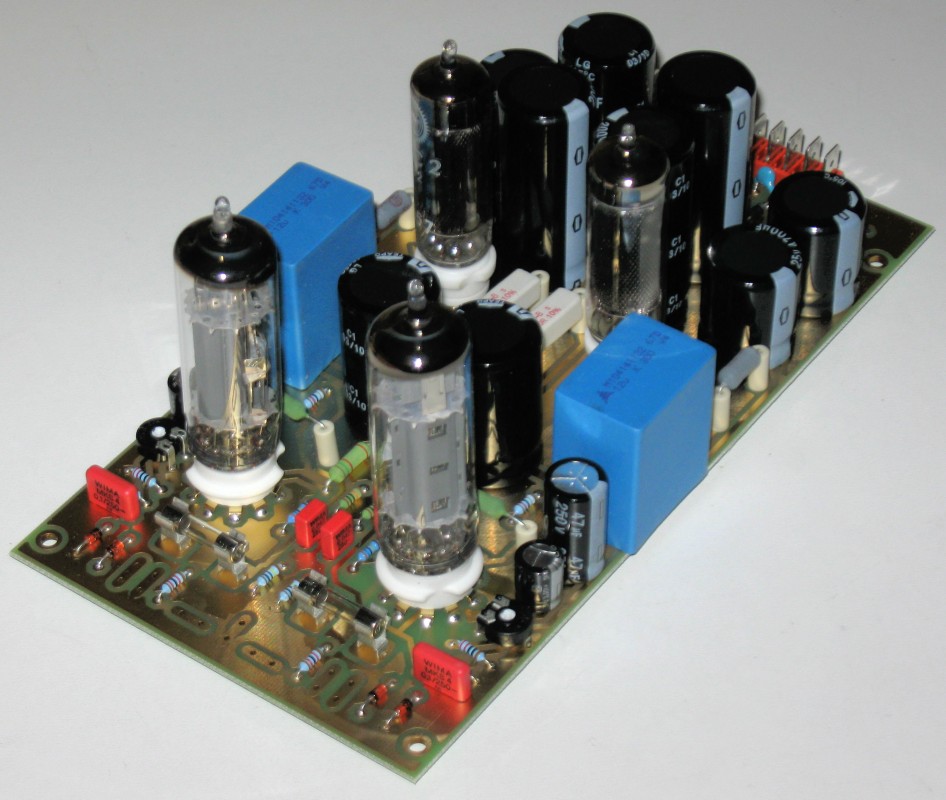

Das Schaltungsdesign ist bei allen Geräten gleich und mit 4 Röhren ausgelegt. Wie bei den anderen OTL-Verstärkern des Hauses wurde auch hier ein platinengestützter Aufbau mit vergoldeten, 70µ beidseitig kaschierten Leiterbahnen gewählt. Hinzu kommen ein vergossener TRANSTEC-Vielspannungstransformator in Ringkern-Technik mit Schutzwicklung und Mu-Metall-Schirmung. Es wurden nur hochwertige selektierte Bauelemente verwendet, darunter ein klassisches RUWIDO-Poti im Druckgussgehäuse (erste Serie) und das legendäre blaue ALPS-Poti. Vergoldete Kopfhörerbuchsen und vergoldete Neutrik-Cinchbuchsen vervollständigen die Ausstattung. Die Schaltung ist vielfach abgesichert und absolut stabil für höchste Sicherheit und sehr hohe Röhrenlebensdauer. Alles in allem wurde eine phänomenale Ãœbertragungsbandbreite und Impulsfolge erreicht.

Im Mai 2013 erhielt EternalArts den image hifi Award für den Kopfhörerverstärker KHV









Schaltungsbeschreibung

Gemeinsame technische Daten

Aufbau

OTL-Verstärker, platinengestützt mit vergoldeten, 70μ doppelt kaschierten Platinen

Röhren-Bestückung 14GW8 (PCL86) je Kanal. KHV und "prof" zusätzl. STV108/30 je Kanal
Eingangswiderstand 10 kOhm
Ausgangsimpedanz > 20 Ohm / > 300 Ohm (umschaltbar)
Frequenzgang 10 - 375.000 Hz - 0,3 dB
Klirrfaktor (1 kHz, 400mVs) < 0,5%
Störabstand 80 dB

Technische Änderungen vorbehalten

Über ein Potentiometer gelangt das Signal auf das Gitter der Triode in der Kombi-Röhre 14GW8, die ein Trioden- und ein Pentodensystem in einem schlanken Röhrenzylinder vereint. An ihrer Kathode befindet sich ein RC-Glied mit einstellbarem R, um die Verstärkung der Triode regeln zu können. Die Anode steuert sodann über ein RC-Glied das Steuergitter der Pentode. Durch deren Kathodenfolgerschaltung wird ein niedriger Innenwiderstand erreicht. An der Kathode wird nun das Signal ausgekoppelt, wobei durch einen Kondensator Gleichstromanteile beseitigt werden. Über eine Sicherung und an zwei Z-Dioden als Überspannungsschutz vorbei gelangt das Signal sodann zum Kopfhörer.

Als Besonderheit befindet sich bei KHV und "professional" eine Stabilisatorröhre in der Schaltung, die die Anodenspannungen der Triode-Pentode unabhängig von ihrer Aussteuerung konstant hält. Die Schaltung lehnt sich an die Stromversorgung der legendären Neumann-Kondensatormikrofone an.  Die Kombiröhre ist gleichspannungsgeheizt über RC-Glied und doppelte Pufferung. Auch ihr Schirmgitter wird über eine RC-Siebung versorgt. Ziel war absolute Brummfreiheit des Kopfhörerverstärkers. Für die Verstärkerstufen und das Netzteil wurde auf neue Röhren aus altem Lagerbestand zurückgegriffen, die zum Zeichen ihrer Prüfung und selektierten Qualität das EternalArts-Logo erhielten.
